Descrição

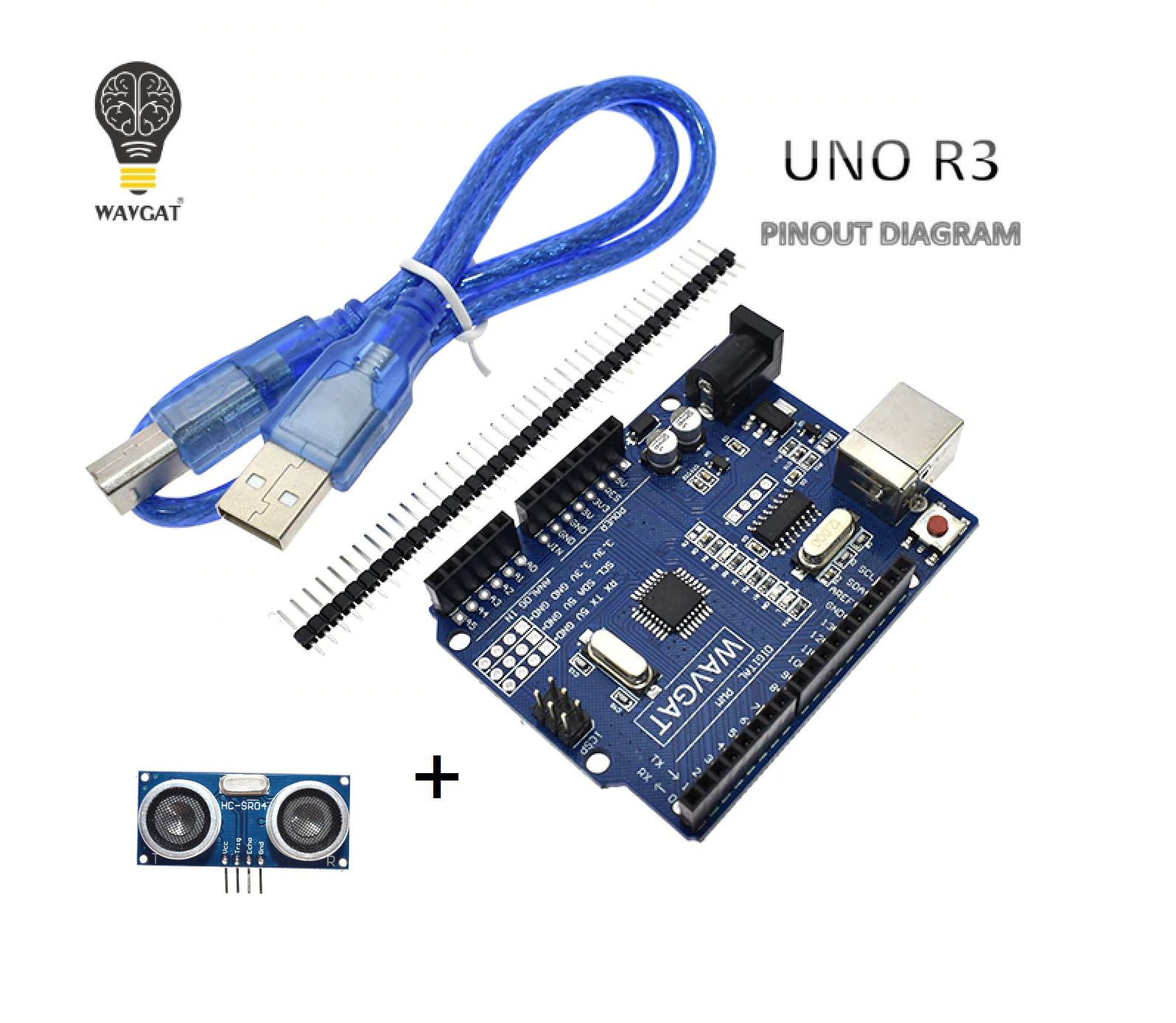

*Arduino Uno R3 Wavgat Com Cabo Usb Ab
Arduino Uno Wavgat R3 Smd Atmega 328p 16mhz + Cabo Usb
placa de Desenvolvimento ATMEGA328P-AU R3 + CABO USB
A placa ARDUINO é muito utilizada para desenvolvimento e prototipagem em eletrônica, sendo de fácil desenvolvimento e entendimento. É muito utilizada por alunos, professores, técnicos, engenheiros e hobbistas por todo o mundo e possui uma comunidade receptiva enorme!
download de informações: https://drive.google.com/open?id=10gwrG9uTDwaEO-7EudsmBkfgdcyrcABI
*Módulo Sensor Ultrasonico Distância Hc Sr04 Arduino
O Sensor de Distância Ultrassônico HC-SR04 é capaz de medir distâncias de 2cm a 4m com ótima precisão e baixo preço. Este módulo possui um circuito pronto com emissor e receptor acoplados e 4 pinos (VCC, Trigger, ECHO, GND) para medição.
Você ainda pode acoplar este sensor neste suporte para sensor ultrassônico, facilitando a prototipagem do seu projeto.
Funcionamento:
Para começar a medição é necessário alimentar o módulo e colocar o pino Trigger em nível alto por mais de 10us. Assim o sensor emitirá uma onda sonora que ao encontrar um obstáculo rebaterá de volta em direção ao módulo, sendo que o neste tempo de emissão e recebimento do sinal o pino ECHO ficará em nivel alto. Logo o calcula da distância pode ser feito de acordo com o tempo em que o pino ECHO permaneceu em nível alto após o pino Trigger ter sido colocado em nível alto.
Distância = [Tempo ECHO em nível alto * Velocidade do Som] / 2
A velocidade do som poder ser considerada idealmente igual a 340 m/s, logo o resultado é obtido em metros se considerado o tempo em segundos. Na fórmula a divisão por 2 deve-se ao foto que a onda é enviada e rebatida, logo ela percorre 2 vezes a distância procurada.
Especificações:
– Alimentação: 5V DC
– Corrente de Operação: 2mA
– Ângulo de efeito: 15°
– Alcance.: 2cm ~ 4m
– Precisão.: 3mm
Itens do pacote:
1x Arduino Wavgat Atmega328p
1x Cabo usb
1x Sensor Ultrassônico HC-SR04
